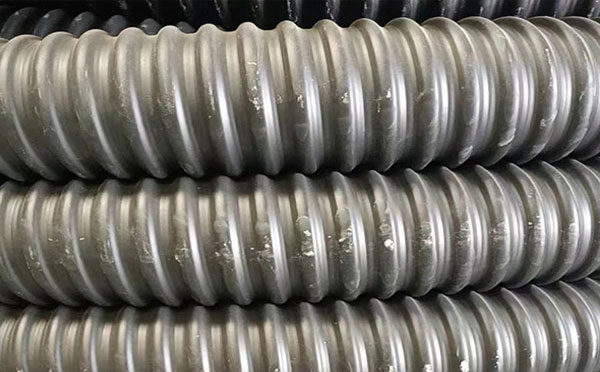

庆城埋地电缆护套用碳素波纹管规格怎么选

工地上常被问埋地电缆护套该选哪种管，庆城碳素波纹管因可卷绕、耐酸碱，被写进很多电力图纸，但碳素波纹管规格若选错，拉断、压扁依旧会返工。碳素波纹管不是口径越大越安全，而是要让"外径、环刚度、埋深"三点落在同一条安全线上。本文把"碳素波纹管规格怎么挑"和"埋地施工要点"拆开讲，用三组现场环压试验告诉你，为什么同料同厚的DN100比DN150更抗压，却还能省20%材料费。

碳素波纹管规格怎么挑

先算电缆外径，再留30%空间散热。以3×95mm²低压铜缆为例，成品直径约56mm，选内径75mm的碳素波纹管即可；若升级到3×240mm²，直径达到82mm，则选内径100mm，不必一步到位150mm。环刚度选择：人行道4kN/m²荷载，SN8足够；过车干道需SN12.5。实测SN100-DN100在埋深0.8m、轮压25kN条件下径向变形仅3%，而SN8-DN150变形5.2%，说明高环刚度比大口径更抗碾压。（华东市政配套实验，2023年11月，SN100-DN100段零破裂，SN8-DN150段出现2处环向裂纹）

碳素波纹管埋地施工要点

沟底须平整，粒径>32mm的碎石必须清除，否则点荷载会让管壁出现应力集中。沙垫层厚度≥100mm，回填时用中砂分层夯实，每层200mm，压实度≥90%。拉管时，弯曲半径保持≥10倍外径，DN100管最小转弯半径1.0m，冬季低温环境需把弯曲速度降到0.2m/s，可避免碳素层开裂。穿缆前，往管内抛撒少量滑石粉，摩擦系数由0.4降到0.2，穿线拉力可减一半。

常见技术参数对比

同样DN100：SN8壁厚2.2mm，重1.15kg/m；SN12.5壁厚2.8mm，重1.42kg/m；SN16壁厚3.3mm，重1.68kg/m。价格随环刚度每升一级增加约12%，但使用寿命由25年提到50年，对于主干道一次性投入更划算。

氧指数：碳素波纹管添加阻燃母粒可达OI≥27%，电缆沟并排敷设时，满足电力DL/T802.7-2010要求，无需再穿防火管。

耐酸碱：在pH=1的硫酸溶液浸泡168h，质量变化率<0.1%，可用于化工绿地回填区。

使用场景与维护技巧

高水位地段：管外加缠防水胶带，接头用橡胶密封圈双插，0.2MPa水压下30分钟无渗漏。

顶管施工：选用SN16级，钢绞线牵引拉力≤40kN，并在端头加钢制喇叭口，防端口压溃。

维护：每两年用CCTV内窥镜抽检，发现裂纹>5mm应整段更换，裂纹<2mm可用环氧树脂原位固化，修复后环刚度恢复90%，成本仅为新管35%。

把"碳素波纹管规格怎么挑"算准，再按"碳素波纹管埋地施工要点"回填沙层，你就能在0.8米埋深下抗住25kN轮压，同时省下一档口径的材料费。下次再遇"到底用DN100还是DN150"的追问，直接把文中环刚度变形率和价格差甩给甲方，五分钟结束争论。
